Alluminio (acciaio Inox su richiesta).
Finitura: anodizzato naturale
BMB bianco RAL 9016 (altri RAL a richiesta)
Fissaggio
Standard con clips (con viti su richiesta)

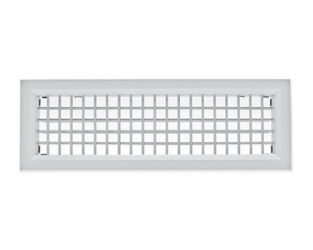

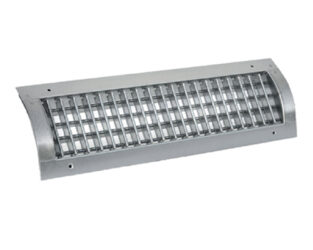

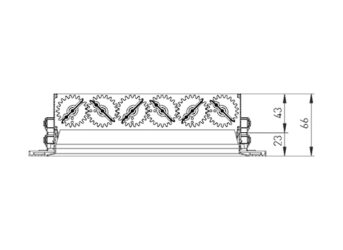

CAPITOLATO Bocchetta di mandata in alluminio ad alette orientabili singolarmente,
passo 20 mm, a singolo o doppio filare. Trova applicazione a parete,
generalmente in mandata.
MODELLI E ACCESSORI La bocchetta è disponibile nelle versioni con un filare di alette orizzontali o verticali, oppure con due filari di alette con alette frontali verticali o orizzontali
ACCESSORI KSEL serranda di taratura a contrasto.

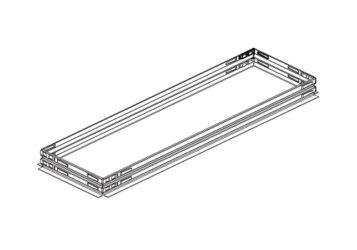

KCTC controtelaio di montaggio.
PBOS/PBOI plenum isolato/non isolato
Griglia in alluminio, contro-telaio in acciaio zincato
GRB25FC Griglia portafiltro bianca RAL 9016

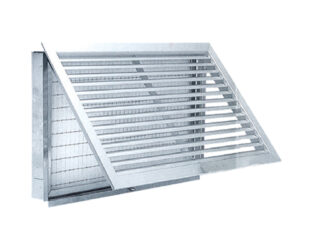

CAPITOLATO Griglia di ripresa ad alette fisse inclinate di 45° con passo 25 mm, portafiltro con cerniera per installazione a soffitto, con filtro spessore 12 mm (su richiesta). Trova applicazione nell'aspirazione di aria viziata, rendendo agevole la periodica manutenzione della cella filtrante. Su richiesta le griglie possono essere dotate di una guida posteriore che permette l’alloggiamento e la sostituzione del filtro tramite lo scorrimento dello stesso.
FISSAGGIO Fissaggio mediante viti sul controtelaio portafiltro
MODELLI E ACCESSORI La griglia portafiltro è disponibile nelle versioni con cerniera e vite centrale,
push&pull o con doppia cornice (a richiesta).
KF0812 cella filtrante piana sp. 12 mm
A parete o su fan-coils, in mandata e ripresa.
Altezza di installazione: 2,5 - 3,1 m
Costruzione
Alluminio anodizzato o BMFB bianco RAL 9016

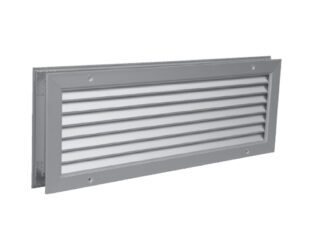

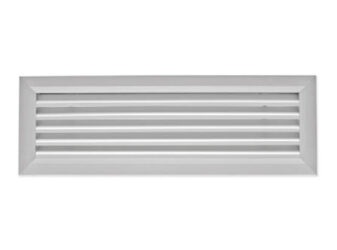

CAPITOLATO Bocchette ad alette fisse con
deflessione 0°/15°
FISSAGGIO • Standard con clips
• Fori per viti a richiesta
ACCESSORI KSEL Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
KCTC Controtelaio di montaggio in lamiera di acciaio zincata.
PBOS/PBVI Plenum in acciaio zincato standard e isolato.
FISSAGGIO • Standard con clips
• Fori per viti a richiesta
ACCESSORI KSEL Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
KCTC Controtelaio di montaggio in lamiera di acciaio zincata.
PBOS/PBOI Plenum in acciaio zincato standard e isolato.

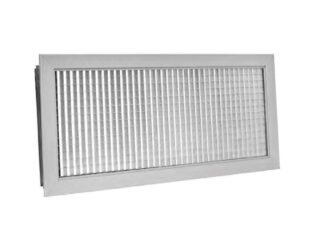

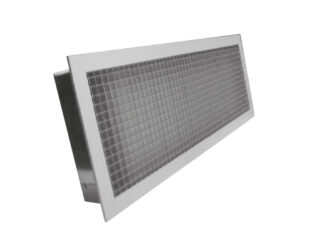

CAPITOLATO Griglia a maglia quadra 13x13 mm portafiltro con controtelaio removibile per l’alloggiamento e la sostituzione del filtro.
FISSAGGIO Con viti a vista
ACCESSORI La griglia a maglia quadra portafiltro è disponibile nelle versioni con cerniera e vite centrale, push&pull o con doppia cornice (a richiesta).
KF0812 cella filtrante piana sp. 12 mm

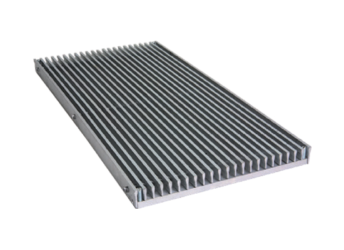

CAPITOLATO Griglia pedonabile a barre fisse orizzontali passo 12,5 mm per pavimenti galleggianti.
BPAR regolabile 30-50 mm.
BPA spessore 30 mm.
FISSAGGIO Con viti
NB: Le dimensioni nominali della griglia sono inferiori se in abbinamento al controtelaio in alluminio. Nel caso di utilizzo del controtelaio in acciaio zincato considerare un foro di dimensioni H+7 B+7
ACCESSORI CEBPA Cestino raccogli polvere.
SEBPA Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
CBPA/CBPAZ/CBPAR Controtelaio di montaggio in lamiera di acciaio zincata o alluminio estruso.
Telaio e alette in alluminio
Alette passo 50 mm in alluminio naturale sp. 10/10 mm
Boccole e perni in nylon

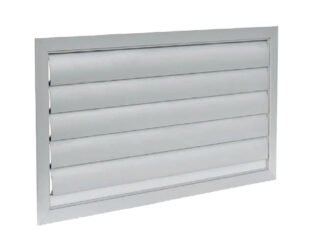

CAPITOLATO Serrande di sovrapressione passo
50 mm da parete, modello SSA50E
(espulsione) e SSA50I (immissione)
FISSAGGIO Con clips (viti frontali su richiesta)
ACCESSORI KCTC Controtelaio di montaggio in
lamiera di acciaio zincata.
R Rete antivolatile.
RI Rete antinsetto
A richiesta serranda con alette
passo 100 (SSA100)
CAPITOLATO Bocchetta industriale a grande portata ad alette regolabili passo 50 mm
FISSAGGIO Con clips (viti frontali su richiesta)
ACCESSORI Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
Controtelaio di montaggio in lamiera di acciaio zincata.
Plenum in acciaio zincato standard e isolato.
BMI
Bocchetta di mandata industriale in acciao zincato
Telaio in lamiera d’acciaio zincata, spessore 1,0 mm.
Alette in lamiera d’acciaio zincata, spessore 0,4+0,4 mm a profilo alare
Perni in nylon resistenti fino a temperatura max. di 70°C
CAPITOLATO Bocchetta di mandata industriale ad alette a semplice o doppio filare singolarmente orientabili, passo 50 mm
FISSAGGIO Con clips (viti frontali su richiesta)
ACCESSORI Controtelaio in lamiera d’acciaio zincata.
Serranda di taratura

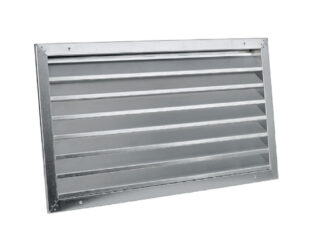

CAPITOLATO Griglia di ripresa industriale ad
alette fisse inclinate di 45° passo 45
mm
FISSAGGIO Con clips (viti frontali su richiesta)
ACCESSORI SE2 Serranda di taratura in acciaio
zincato con alette a movimento
contrapposto.
CTV2 Controtelaio di montaggio in
lamiera di acciaio zincata.
R/RI Rete antivolatile o antinsetto
SSA Serranda di sovrappressione a gravità
Acciaio zincato.
Su richiesta sono disponibili costruzioni in acciaio inox AISI 304 nelle finiture 2B o BA
CAPITOLATO Griglia di ripresa industriale ad alette fisse inclinate di 45° passo 50 mm
FISSAGGIO Con viti frontali
ACCESSORI SE2 Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
CTV2 Controtelaio di montaggio in lamiera di acciaio zincata.
R-RI Rete antivolatile o antinsetto.
SSA Serranda di sovrappressione a gravità.
Acciaio zincato.
Su richiesta sono disponibili costruzioni in acciaio inox AISI 304 nelle finiture 2B o BA

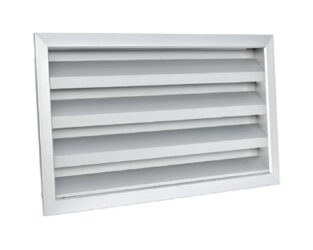

CAPITOLATO Griglia di ripresa industriale ad alette fisse inclinate di 45° passo 100 mm
FISSAGGIO Con viti frontali.
ACCESSORI SE2 Serranda di taratura in acciaio
zincato con alette a movimento
contrapposto.
CTV2 Controtelaio di montaggio in
lamiera di acciaio zincata.
R-RI Rete antivolatile o antinsetto
SSA Serranda di sovrappressione a
gravità
Griglie circolari di aspirazione o espulsione in alluminio fornite con pellicola trasparente antigraffio e con rete
CAPITOLATO Griglia stampata circolare da incasso in alluminio con rete.
FISSAGGIO A parete per espulsione.
ACCESSORI Incasso.
