SBC-2
SBC-2

SBC-2

Scatola di ventilazione con flange circolari

SBC EEC PLUS
SBC EEC PLUS

SBC EEC PLUS

Scatola di ventilazione con motore EC

KVR
KVR

KVR

Estrattore in linea per tubazioni rettangolari

CHELYS 100
CHELYS 100

CHELYS 100

Estrattore in linea a flusso misto

KCFC
KCFC

KCFC

Estrattore in linea canalizzabile a sezione circolare

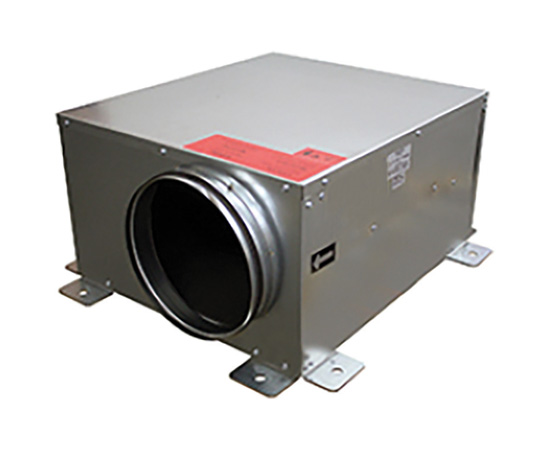

SBC-2

Scatola di ventilazione con flange circolari
SBC-2
Prodotto
SBC-2
Impiego
Applicazioni civili
Costruzione
Lamiera zincata
CARATTERISTICHE
Scatola fabbricata in lamiera zincata con isolamento termo-acustico, classe di incendio Bs1d0. Flange di collegamento circolari. Perfetta per l’installazione in controsoffitti o aperti. Temperatura massima di esercizio: 50 °C.
MOTORE
Motore a rotore esterno asincrono, che include protezione termica e cuscinetti a sfera permanentemente ingrassati. Protezione IP-44 e classe di isolamento B secondo DIN 40.050 h1. Voltaggio standard 230 V 50 Hz.
APPLICAZIONI
Progettata per l’installazione in linea, è adatta per il rinnovo dell’aria in bagni e piccoli locali.

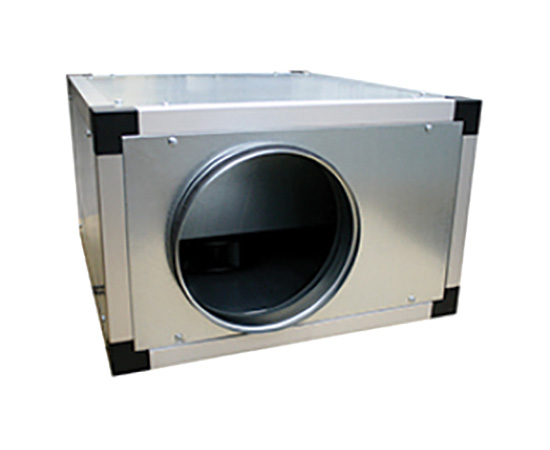

SBC EEC PLUS

Scatola di ventilazione con motore EC
SBC EEC PLUS
Prodotto
SBC EEC PLUS
Impiego
Applicazioni civili
Costruzione
Profilato di alluminio, pannelli a sandwich zincati
CARATTERISTICHE
Scatola di ventilazione con struttura in profilato di alluminio da 30 mm, angoli in nylon, pannelli sandwich zincati con lana di roccia interna isolante (spessore 25 mm) classe A1 (non combustibile) con densità di 90 kg/m3.
MOTORE
Tecnologia EC efficiente (commutata elettronicamente). Protezione IP-44 e classe di isolamento B. Tensione standard 230 V 50 Hz.
APPLICAZIONI
Progettata per l’installazione in linea, è adatta per il rinnovo dell’aria in bagni e piccoli locali. Perfetta per l’installazione in controsoffitti o aperti. Temperatura massima di esercizio continuo: 45 °C.

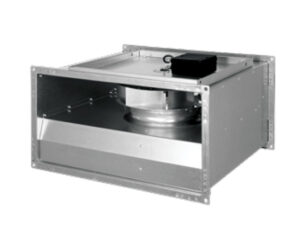

KVR

Estrattore in linea per tubazioni rettangolari
KVR
Prodotto
KVR
Impiego
Applicazioni civili e industriali
Costruzione
Profilato di alluminio, pannelli a sandwich zincati
CARATTERISTICHE
Gli estrattori in linea della serie KVR sono adatti per l’installazione in linea lungo tubazioni rettangolari. Sono costituiti da una cassa compatta in lamiera d’acciaio zincata con flange standard da 20 mm su entrambi i lati. Posizione di montaggio possibile sia orizzontale che verticale. Sono idonei per il rinnovo dell’aria in edifici civili e industriali e per l’installazione in impianti di ventilazione e condizionamento. Temperatura massima di esercizio: 70 °C.
VENTILATORE
Girante con pale curve all’indietro, montata sul rotore esterno di un motore controllabile in tensione. La girante è bilanciata dinamicamente secondo la classe di qualità G 6.3 di DIN / ISO 1940, su 2 piani. Ventola facile da pulire grazie alla sezione della ventola orientabile, quindi è adatta anche per trattare aria leggermente inquinata.
MOTORE
Motore in esecuzione monofase 230 V/50 Hz o trifase 400 V/50 Hz. Motore di azionamento chiuso con cuscinetti a sfera esenti da manutenzione con lubrificazione a vita, sigillato su entrambi i lati. Nei modelli monofase è dotato di un contatto termico integrato nell’avvolgimento, cablato internamente in serie, nei modelli trifase invece la protezione termica del motore deve essere cablata esternamente.

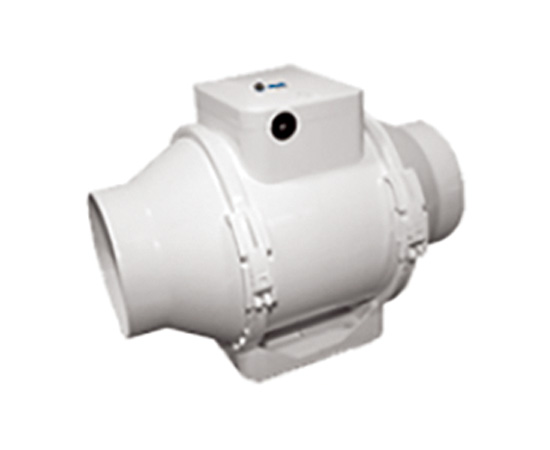

CHELYS 100

Estrattore in linea a flusso misto
CHELYS 100
Prodotto
CHELYS 100
Impiego
Applicazioni civili
Costruzione
Girante e struttura in polipropilene
CAPITOLATO
Ventilatore in serie a flusso misto. Il modello 125S è equipaggiato con un motore più robusto. Il modello 315 viene fornito in grigio. Progettato appositamente per installazioni in serie, risulta idoneo per rinnovo di aria in bagni e piccoli ambienti chiusi. Temperatura di lavoro massima: 50 °C.
MOTORE
Motore monofase, 2 velocità, munito di cuscinetti a sfera avente girante e morsettiera fissata sulla struttura con dispositivi di bloccaggio e smontabili facilmente senza attrezzi. Tensioni standard 230 V 50 Hz.
VERSIONI
CHELYS 100-160 in plastica ABS resistente e di alta qualità. CHELYS 200-315 in propilene resistente al fuoco.

KCFC

Estrattore in linea canalizzabile a sezione circolare
KCFC
Prodotto
KCFC
Impiego
Applicazioni civili
Costruzione
Cassa: lamiera zincata verniciata RAL 7035 Girante: Plastica e metallo
CAPITOLATO
Ventilatore centrifugo intubato a sezione circolare per estrazione e immissione di aria pulita da portare fino a 1170 m³/h con basse pressioni. La sezione circolare con il flusso in linea, semplifica l’installazione in circuiti esistenti o prime installazioni con condotti circolari rigidi o flessibili in ingresso e uscita. Struttura realizzata interamente in lega di alluminio tornito in lastra in due parti unite tra loro mediante viti a vista. All’interno della struttura sono presenti raddrizzatori di filetti che riducono la turbolenza del fluido e consentono di limitare i tratti di turbazione diritta. Esternamente all’involucro è presente la scatola di derivazione dalla quale è possibile effettuare tutti i collegamenti elettrici
VENTILATORE
Girante centrifuga a pale rovesce, realizzata in plastica e metallo, direttamente accoppiata al motore a rotore esterno, equilibrata dinamicamente su due piani secondo la norma G6.3 DIN ISO. Coclea in lamiera zincata verniciata grigio chiaro RAL 7035, per installazioni anche a vista. Montaggio orizzontale o verticale. Staffa di montaggio integrato per una facile installazione del gruppo elettroventilante. Può essere utilizzato sia per mandata sia in ripresa.
MOTORE
Motore protezione IP33 in classe di isolamento F a rotore esterno. È presente solo un’alimentazione monofase a 230V, 50Hz. Protezione termica con riarmo automatico, cuscinetti a sfera. Un interruttore termostatico incorporato protegge il motore dal sovraccarico che riaccende automaticamente il gruppo ventilatore dopo lo smaltimento della temperatura interna. Temp. minima fluido = -20°C. Temp. massima fluido = +60°C.
Estrattori in linea
NORMATIVE

Soluzioni per la Ventilazione

TEKNOWOOL AIR per garantire all’operatore la massima sicurezza e affidabilità, fornisce prodotti e soluzioni per la ventilazione industriale, tenendo conto di riferimenti normativi nazionali e internazionali. Nell'ambito della ventilazione sono in vigore le seguenti norme, specifiche alla regolamentazione di ventilatori ed estrattori.
