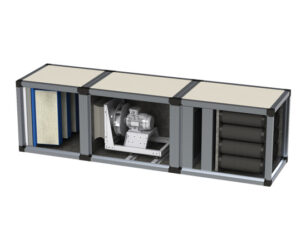

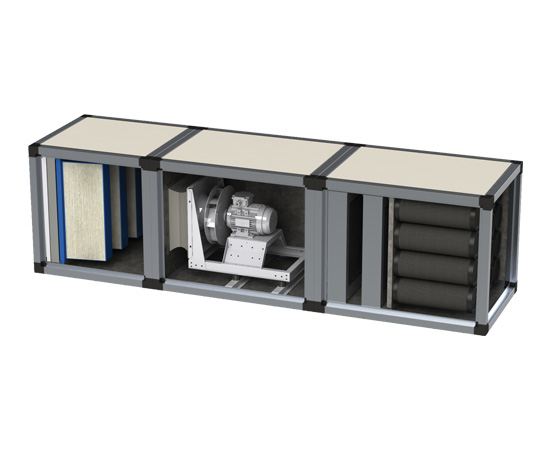

La serie U è costituita da una famiglia di moduli ventilanti
e filtranti suddivisi per portata nominale. È possibile
comporre la centralina trattamento aria più adatta alle
proprie esigenze scegliendo tra i moduli proposti
MODULI VENTILANTI UPF: Unità Ventilante PLUG-FAN
a pale curve rovesce con motore
asincrono direttamente accoppiato.
Obbligatorio l’uso di INVERTER per
il raggiungimento delle prestazioni
di catalogo.

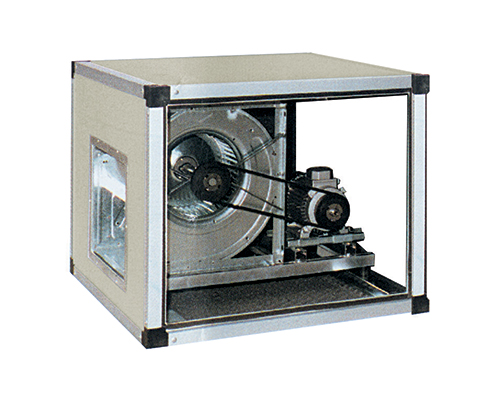

UTR: Unità Ventilante con
ventilatore centrifugo con pale
curve in avanti a doppia aspirazione.
Motore asincrono collegato con
trasmissione a cinghia.
MODULI FILTRANTI UFT: Unità Filtrante a Tasche,
Filtrazione a stadi fino a F18 classe
(EN 779) F8 (ISO ePm1 60%)
UFTH: Unità Filtrante a Tasche H13,
Filtrazione a stadi fino a F18H classe
(EN 779) H13 (ISO ePm1 99%)
UFTF: Unità Filtrante a Tasche
Flosce, Filtrazione a stadi fino a F16S
classe (EN 779) F9 (ISO ePm1 85%)
UFC: Unità Filtrante e deodorizzante
a Carbone attivo con cartucce
F19C (CTC 45%) da 160 mm (3,1 kg
carbone attivo cad.) o a richiesta
140 mm (2,5 kg carbone attivo cad.).
UFES: Unità Filtrante Elettrostatica,
Filtrazione a stadi fino a FE-H classe
(EN 779) E10 (ISO ePm1 95%).
UFIOC: Unità Filtrante combinata
Ionizzante (emissione ioni 5 milioni
per cm3) Ozonizzante (emissioni O3
294 μg/m3) e Carbone attivo F19C
(CTC 45%) cartucce da 140 mm
(2,5 kg carbone attivo) o 160 mm
(3 kg carbone attivo).
CABINET Le pareti di contenimento termico e
acustico sono composte da pannelli
sandwich, aventi spessore 25 mm.
Temperatura di utlizzo del pannello
compresa fra -40°C e +80°C
in esercizio continuo e senza
sostanziali variazioni nelle
caratteristiche termoisolanti.
Struttura 3000 realizzata con profili
estrusi in alluminio da 40 mm collegati
tra loro tramite angolari in ABS.
Strutture 6000/12000/18000
realizzate con profili estrusi in
alluminio da 40 mm collegati tra
loro tramite angolari in alluminio
pressofuso.
Struttura portante, telaio e profili: alluminio
Pannelli: doppia pannellatura fonoassorbente sp. 25 mm
MODULO VENTILANTE CPA: Unità ventilante a trasmissione
con ventilatore a pale curve avanti,
fornito con giunto antivibrante.
MODULI FILTRANTI TFT: Modulo filtrante con filtri F12
efficienza G4 (ISO coarse 75%)
pannello sp. 48 mm + F17 50%
(ISO ePm10 55%) tasche flosce sp.
500 mm.
TFC: Modulo filtrante con filtri
F12 efficienza G4 (ISO coarse 75%)
pannello sp. 48 mm + F19C
(CTC 45%) cartuccia 160 mm.
TFE: Modulo filtrante con filtri
F12 efficienza G4 (ISO coarse
75%) pannello sp. 48 mm + filtro
elettrostatico efficienza E11
(ISO ePm1 95%).
NB. Il filtro F12 verrà fornito solo
con il primo modulo della serie
composta.
CABINET Pareti di contenimento termico
e acustico composte da pannelli
sandwich con spessore 25 mm
costituiti da componente isolante
in poliuretano espanso con densità
pari a 47 kg/m³, rivestito da un lato
con lamiera zincata e dall’alto con
lamiera preverniciata grigio RAL
7032. Componente isolante espanso
ad acqua, privo di CFC e HCFC.
L’alto numero di celle chiuse
(>95%) conferisce al pannello una
conducibilità termica (secondo
norma UNI 7891) di 0,0247 W/(m K)
alla temperatura di 10 °C. Potere
fonoisolante (secondo norma ISO
140/10) pari a Rw=40 dB.
Temperatura di utlizzo del pannello
tra -40 °C e +80 °C in esercizio
continuo senza variazioni nelle
prestazioni termoisolanti.
Struttura CPA 30 in profili estrusi
in alluminio da 30 mm collegati
con angolari in ABS. Strutture
CPA 45/60/120 in profili estrusi in
alluminio da 40 mm collegati con
angolari in alluminio pressofuso.
Pannello porta ispezione con
chiusure a tenuta, pannello opposto
all’ispezione e opposto alla mandata
amovibili per mezzo di viti.
Struttura e profili: alluminio
Pannelli: doppia pannellatura fonoassorbente sp. 25 mm
CARATTERISTICHE Unità di ventilazione per aspirazione/ filtrazione aria poco polverosa e adsorbimento odori in basse concentrazioni. Accoppiamento con i moduli filtranti: – TFC filtri a carbone attivo in cartuccia diametro 160x400 mm e prefiltrazione (poliestere o metallica) in classe G4/ISO coarse 75%; – TFE filtro elettrostatico in classe E12. Portate da 1500 m³/h a 2500 m³/h. Pressione statica utile da 100 Pa a 150 Pa.
CABINET La centralina CBOX è un’unità
di ventilazione compatta per
l’aspirazione e filtrazione aria poco
polverosa e assorbimento odori
in basse concentrazioni.
È costituita da un unico modulo
compatto contenente:
– un ventilatore a pale curve avanti,
avente motore direttamente
accoppiato, munito di giunto e
supporti in gomma antivibranti.
– un prefiltro F12 efficienza G4
(ISO coarse 75%).
– un filtro a carboni attivi F19C
(CTC 45%) cartucce 160 mm.
VENTILATORE Ventilatore centrifugo con pale curve
in avanti, doppia aspirazione con
motore direttamente accoppiato,
realizzato in acciaio galvanizzato.
MOTORE Motore chiuso IP54 con cuscinetti
a sfera in classe F, in esecuzione
monofase 230 V/50 Hz 4 poli.
Range temperatura di lavoro
(-20 ÷ +60) °C.
