Realizzato in alluminio, privo di saldature
Satinato naturale con primer trasparente
CAPITOLATO Diffusore a ugello orientabile
in ogni direzione con un’inclinazione
massima di 30°, la regolazione è
automatica mediante un attuatore
termostatico
FISSAGGIO Fissaggio mediante viti frontali
direttamente su canale, con
raccordo per canale circolare o con
raccordo per tubo flessibile
ACCESSORI Raccordo per canale circolare
Raccordo per canale rettangolare
OPZIONI
Verniciatura RAL 9010 a richiesta

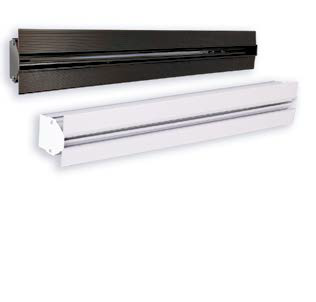

CAPITOLATO Diffusore lineare monoferitoia ad
alta induzione progettato senza
cornice per essere installato a
scomparsa in controsoffitti.
LUNGHEZZE REALIZZABILI:
L=500
L=1000
FISSAGGIO Al plenum mediante viti laterali
Dimensioni
P7 = FERITOIA DA 40
P8 = FERITOIA DA 60
ACCESSORI
Serranda ed equalizzatore e plenum
CAPITOLATO Diffusore lineare monoferitoia ad
alta induzione progettato senza
cornice per essere installato a
scomparsa in controsoffitti.
LUNGHEZZE REALIZZABILI:
L=500
L=1000
FISSAGGIO Al plenum mediante viti laterali
Dimensioni
P7 = FERITOIA DA 40
P8 = FERITOIA DA 60
ACCESSORI
Serranda ed equalizzatore e plenum
Alluminio anodizzato estruso o RAL bianco 9016 con
deflettori RAL 9005
CAPITOLATO Diffusore lineare ad alta induzione
realizzato in alluminio estruso
monoblocco
senza cornice con deflettore da
100mm regolabile singolarmente)
FISSAGGIO Mediante viti interne e cavalletto su
plenum.
ACCESSORI equalizzatore, serranda a
scorrimento, profilo in alluminio per
montaggio a soffitto,
plenum isolato o non isolato.
Telaio e deflettori in alluminio verniciato RAL 9005 e
RAL 9016 (DLSB)
CAPITOLATO Diffusori lineari a scomparsa con
feritoie da 20 mm o 30 mm con
profilo aerodinamico in alluminio e
deflettori regolabili, per un ottimale
controllo del lancio dell’aria.
FISSAGGIO Mediante plenum con sistema di
montaggio a ponti. Posizionamento
nastro anticrepe su telaio e
conseguente rasatura a gesso.
ACCESSORI Plenum zincato, plenum isolato,
ponti di fissaggio e kit di continuità.
Da 1 a 3 feritorie
Dimensioni realizzabili in unico
pezzo:
- lunghezza minima 300 mm;
- lunghezza massima 2000 mm

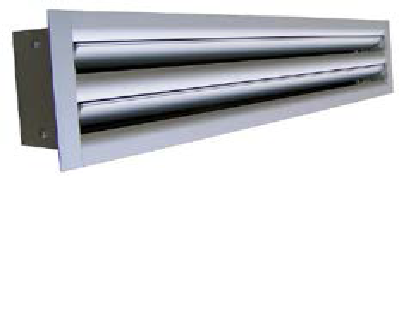

DLR
Diffusore lineare a feritoie con deflettori in alluminio regolabili
A parete o a soffitto in mandata con deflettori o in
ripresa senza deflettori
Costruzione
Telaio e deflettori in alluminio estruso anodizzato
Altre verniciature a richiesta
CAPITOLATO Diffusore lineare a feritoie con
deflettori in alluminio regolabili con
un elevato rapporto di induzione
(capacità di miscelazione) tra aria
immessa e aria ambiente. Costituiti
da profili in alluminio accoppia ti
per ottenere
feritoie multiple all’interno delle
quali sono alloggiati dei deflettori
regolabili in alluminio. Il flusso
dell’aria immessa può
essere orientato in senso destro,
sinistro o alternato, variando la
posizione dei deflettori.
FISSAGGIO Con viti laterali o con vite centrale
sul ponte di montaggio del plenum.
Altezza d’installazione da 2,5 a 4
ACCESSORI Plenum zincato, plenum isolato,
angolo di collegamento a 90° e kit di
continuità.
VERSIONI DLR-10 diffusori di ripresa (senza
deflettori).
DLR-20 diffusori di mandata con
deflettori in ALLUMINIO.
DLRB-20 diffusori di mandata
verniciati bianco RAL9010 con
deflettori in ALLUMINIO bianchi.
DLR-40 diffusori di mandata con
deflettori in ALLUMINIO e serranda
a scorrimento.
DLRB-40 diffusori di mandata
verniciati bianco RAL9010 con
deflettori bianchi in ALLUMINIO e
serranda a scorrimento.
DLR-50 diffusori di mandata
con deflettori in ALLUMINIO,
equalizzatore e serranda a
scorrimento.
DLRB-50 diffusori di mandata
verniciati bianco RAL9010 con
deflettori in ALLUMINIO bianchi,
equalizzatore e serranda a
scorrimento.
A soffitto/parete, in mandata
Altezza di installazione: 2,4 - 3,2 m
Costruzione
Alluminio anodizzato DBC bianco RAL 9016

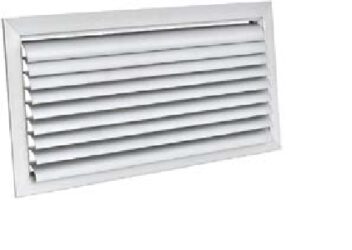

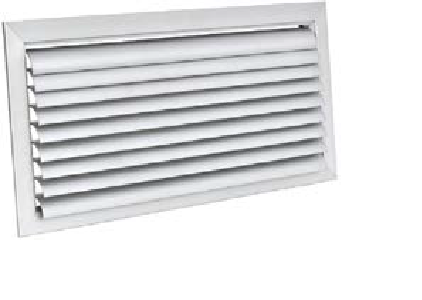

CAPITOLATO Diffusore ad alette curve regolabili
CARATTERISTICHE Fissaggio a mezzo clips o con viti
frontali (a richiesta)
ACCESSORI KSEL Serranda di taratura in acciaio
zincato con alette a movimento
contrapposto
PBOS/PBOI Plenum in acciaio
zincato standard o isolato, con o
senza rete equalizzatrice
Alluminio verniciato bianco RAL 9010 e guarnizione di
tenuta
CAPITOLATO Diffusori circolari a singolo cono
regolabile
FISSAGGIO Con viti sul collo del diffusore
ACCESSORI Serranda di taratura a farfalla (SF)
Serranda captatrice (SC)
Equalizzatore (EQ1)
Plenum standard (PCOS)
Plenum isolato (PCOI)
Da dn. 150 disponibile su pannello
595x595 mm
DFIQR
Diffusore ad alta induzione con quadro forellinato regolabile
Canale microforato di diffusione
aria ad effetto induttivo
DESCRIZIONE Canale microforato ideale per
impianti di distribuzione e ricambio
aria.
Sono progettati per ridurre al
minimo la rumorosità generata dal
sistema e garantiscono
l’assenza del fenomeno della
condensa anche in situazioni
ambientali estreme.
VERSIONI CMIC canali circolari. Possono
essere forniti a diametro costante o
a diametro variabile.
CMIS canali semicircolari
A soffitto, in mandata e ripresa
Altezza di installazione: 2,5-3,1 m
Costruzione
Alluminio anodizzato verniciato bianco RAL 9010

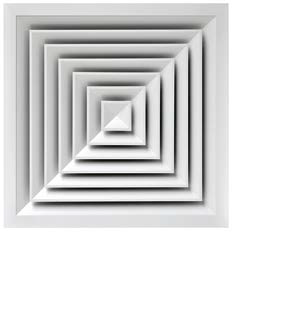

CAPITOLATO Diffusore multidirezionale a 4 vie con parte centrale asportabile
FISSAGGIO Fissaggio a viti nascoste posizionate sul collo del diffusore
ACCESSORI Plenum in acciaio zincato standard (PDOS/PDVS) o isolato (PDOI/PDVI).
SEDQ Serranda di taratura in acciaio zincato con alette a movimento contrapposto
Struttura in acciaio
Finitura: vernice a polveri epossidiche bianco RAL 9010
Deflettori: polipropilene nero RAL 9005
CAPITOLATO Diffusore ad alta induzione a quattro lanci
FISSAGGIO Fissaggio con viti laterali o vite centrale
ACCESSORI Plenum per diffusore standard attacco Ø 200.
Plenum per diffusore su pannello 596x596 attacco Ø 200.
Serranda.
Equalizzatore.
Vite per fissaggio centrale con tappino.
Ponticello per fissaggio centrale.
Diffusore in acciaio e deflettori in ABS nero
Finitura: Bianco RAL 9016
Lo stesso disegno può essere eseguito su pannello
595x595

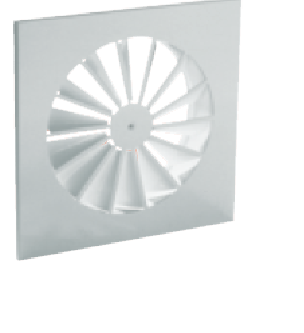

CAPITOLATO Diffusore elicoidale su pannello
circolare o quadrato ad alte
prestazioni.
Trova applicazione sia negli impianti
a portata costante che negli
impianti a portata variabile.
Disponibile nella dimensione
595x595 per controsoffitto in
appoggio o Fine Line con T da
15 mm o 24 mm
FISSAGGIO Con viti laterali o a mezzo vite
centrale su ponte di montaggio (a
richiesta installato nel plenum)
ACCESSORI PQOS-PQOI Plenum in lamiera
zincata (serranda ed equalizzatore
installati a richiesta).
PQOP Plenum in polistirolo solo per
diffusori pannellati 595 x 595.
RC1BS Raccordo con serranda in
ABS diametro Ø 160, Ø 200, Ø 250.
EQ1B Equalizzatore su plenum in
polistirolo (a richiesta)
Alluminio verniciato a polveri epossidiche bianco RAL
9010. Coni regolabili a mezzo di vite micrometrica
con dado autobloccante in acciaio zincato o con cono
centrale
CRABS con serranda integrata e vite in ABS
realizzabili dal d.160
CAPITOLATO Diffusori circolari a coni regolabili in alluminio o ABS
FISSAGGIO Fissaggio con viti non in vista posizionate sul collo del diffusore
ACCESSORI SF Serranda a farfalla (solo per CRA).
PCOS/I Plenum in lamiera zincata/
isolato.
KIT CRA Kit di fissaggio con molle.
Alluminio verniciato a polveri epossidiche
bianco RAL 9010. Coni regolabili a mezzo di vite
micrometrica con dado autobloccante in acciaio zincato
CRAQBS con serranda integrata e vite in ABS
realizzabili dal d.160
CAPITOLATO Diffusori su pannello a coni regolabili
FISSAGGIO Fissaggio con viti non in vista posizionate sul collo del diffusore
ACCESSORI SF Serranda a farfalla (solo per CRAQ).
PCOS/I Plenum in lamiera zincata/
isolato.
Campana in alluminio e alette in acciaio
Vernice a polveri epossidiche colore bianco RAL9010.
Entrambi i modelli sono realizzabili su pannello 595X595
(CRVQ/CRVBQ)
CAPITOLATO Diffusore a geometria variabile con
alette orientabili manualmente e
singolarmente (CRV)
o simultaneamente (CRVB con
ingranaggi in ABS) da 0° (apertura
Totale) o a 90° (chiusura totale).
FISSAGGIO Fissaggio assicurato tramite viti posizionate sul collo del diffusore.
ACCESSORI PCOS/I: Plenum in acciaio zincato
Comando manuale
Servomotore (CRVM) a richiesta
EQ: equalizzatore a richiesta
Piastra frontale: lamiera d'acciaio perforata, verniciata a polveri epossidiche, colore bianco RAL 9010
Campana e piatello: alluminio vernicicato a polveri epossipoliestere colore nero RAL 9005
CAPITOLATO Diffusore a impulso con lancio
orizzontale dell’aria ad elevato
effetto “Coanda”.
Flusso ad impulsi che favorisce
un completo ed efficace ricambio
dell’aria grazie ad un alto
coefficiente induttivo
FISSAGGIO Fissaggio con viti laterali
ACCESSORI PQOP Plenum in polistirolo solo per diffusori pannellati 595x595
Cilindro forato, tronco conico, diffusore ad alette regolabili, supporto per adattamento poltrona, collare per fissaggio a pavimento: acciaio verniciato con polveri epossidiche.
CAPITOLATO Il diffusore DSP si applica in grandi ambienti, cinema, teatri, sale conferenza. E' costruito in modo da garantire ridotte perdite di carico, minima rumorosità e massimo comfort in prossimità delle persone.
FUNZIONI I diffusori da sotto poltrona sono utilizzati per sostituire un tradizionale impianto di condizionamento su tutto il volume del locale, generando un effetto microclima in zone circoscritte.
ACCESSORI Piastra di supporto.
VERSIONI
DSP/A Diffusore sottopoltrona
senza supporto
Acciaio verniciato a polveri epossidiche colore RAL 9005 opaco
CAPITOLATO Il diffusore DIP è adatto per essere
montato a livello pavimento in
ambienti nei quali occorre una
particolare condizione di confort
termico e acustico
FISSAGGIO Fissaggio tramite anello di sostegno
adatto al tipo di pavimento.
Se il pavimento non è a tenuta è
previsto l’uso del plenum
FUNZIONI
Il diffusore a pavimento presenta
un’elevata capacità di ridurre la
differenza di temperatura tra l’aria
immessa e la temperatura richiesta
in ambiente
ACCESSORI Cestello raccogli polvere.
Serranda per cestello.
Anello di sostegno per installazione in pavimenti galleggianti.
Anello di sostegno per installazione in pavimenti in cemento.
Plenum in lamiera zincata con attacco laterale Ø 125.
VERSIONI
DIP125 IX con griglia in inox (a
richiesta)
DPIQR
Diffusore ad alta induzione con quadro chiuso regolabile
Costruzione in lamiera d'acciaio verniciato RAL9010 gloss 80
(su richiesta RAL 9003)
CAPITOLATO Diffusore pannellato con deflettori
fissi ricavati tramite stampaggio.
Geometria a flusso elicoidale con
grande effetto d’induzione.
Diffusore idoneo al riscaldamento
e al raffrescamento, anche con
differenze di temperatura
elevate tra aria immessa e aria
ambiente
VERSIONI DGFIP Pannello 595x595
ACCESSORI PQOS/PQOI Plenum in acciaio zincato con attacco laterale.
PQVS/PQVI Plenum in acciaio zincato con attacco superiore.
PQOP Plenum in polistirene disponibile per pannello 595x595
CRVT
Diffusore a geometria variabile con attuatore termostatico
A canale, a soffitto o a plenum
Altezza di installazione: 3.5-26 m
Costruzione
Campana in alluminio e alette in acciaio
Finitura: vernice a polveri epossidiche colore bianco RAL9010.
CAPITOLATO Diffusore a geometria variabile con attuatore termostatico. La regolazione delle pale del diffusore è automatica, senza l'ausilio di alimentazione elettrica, mediante un attuatore termostatico costituito da speciali materiali a memoria di forma in Nichel-Titanio. Il CRVT ha il vantaggio di non richiedere nessuna preregolazione iniziale.
FUNZIONAMENTO Regolazione dell'angolo di deflessione mediante battute di arresto meccaniche coadiuvate da una scala graduata colorata. Quando l'aria immessa è calda (riscaldamento) l'attuatore sposterà il flusso verso il basso, quando l'aria immessa è fredda (raffreddamento) sposterà il flusso in orizzontale, in accordo con l'angolo di deflessione precedentemente preimpostato.
TEMPERATURA DI UTILIZZO Range di temperatura 15-40°C

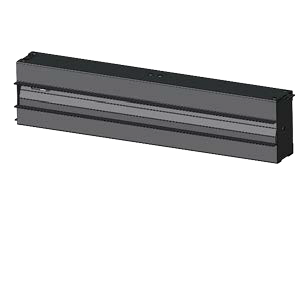

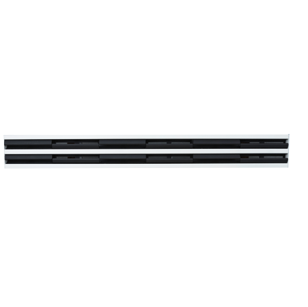

Diffusore lineare a una o più
feritoie, alluminio anodizzato (TDLA)
o bianco (TDLB)
A RICHIESTA
TDLA/TDLB a 5, 6, 7 e 8 feritoie.
FISSAGGIO Fissaggio mediante viti interne e
staffe (S3), per sospensione (S2) o
cavalletto (CVL)
ACCESSORI D - Deflettore in polipropilene nero,
regolabile.
S -Serranda (montata sul diffusore
lineare).
E - Equalizzatore (montato sul
diffusore lineare).
KIT DLA - Kit di montaggio per
lineari in continuità.
Plenum di raccordo in acciaio
zincato (PDLA), con isolamento
esterno (PIDLA).
GDLA - Giunto ad angolo
CAPITOLATO Diffusore con ugelli regolabili su pannello
FISSAGGIO Fissaggio con viti laterali o a mezzo vite centrale su ponte di montaggio (su richiesta)
OPZIONI PQOS/PQVS Plenum in acciaio
zincato standard o isolato, con o
senza rete equalizzatrice, serranda
di taratura e ponte di montaggio (a
richiesta).
PQOP Plenum in polistirolo
Materiale: Piastra in acciaio, cornice in alluminio, ugelli in nylon bianco
Finitura
Bianco RAL 9016
CAPITOLATO Diffusore a micro ugelli orientabile su pannello rettangolare
FISSAGGIO Installazione mediante viti (standard), clips (su richiesta)
ACCESSORI Plenum in acciaio zincato standard e isolato. Serranda di taratura in acciaio zincato con alette a movimento contrapposto. Controtelaio di montaggio in lamiera di acciaio zincata.
Telaio in alluminio verniciato bianco RAL 9016.
Schermo in lamiera di acciaio verniciato bianco RAL 9016
CAPITOLATO Griglia di ripresa a schermo forellato
FISSAGGIO Fissaggio con clips o con viti frontali (su richiesta)
ACCESSORI PBOS/PBOI Plenum in acciaio zincato standard o isolato.
KSEL Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
KCTC Controtelaio di montaggio in lamiera di acciaio zincata.
Acciaio bianco RAL 9010 con collarino di fissaggio

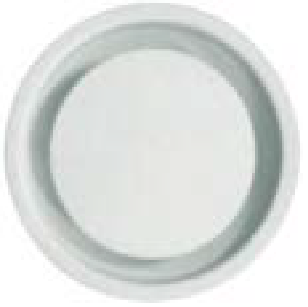

CAPITOLATO VVAR: Valvola di ripresa in acciaio con collarino di fissaggio.
VVAM: Valvola di mandata in acciaio con collarino di fissaggio.
IMPIEGO A soffitto, in ripresa o mandata
ALTEZZA DI INSTALLAZIONE 2,5 - 3,0 m
NORMATIVE
Prodotti per la Diffusione dell'Aria
TEKNOWOOL AIR per garantire all’operatore la massima sicurezza e affidabilità, fornisce prodotti e soluzioni per la diffusione dell'aria: diffusori, bocchette, griglie, serrande di regolazione, regolatori di portata, barriere a lama d'aria e tubazioni flessibili, tenendo conto di riferimenti normativi nazionali e internazionali. I modelli della produzione Teknowool air dedicati alla diffusione dell'aria riuniscono caratteristiche di elevata funzionalità a requisiti estetici indispensabili negli ambienti moderni: qualità e finitura dei materiali, design e colorazioni adatte ad ogni tipo di ambiente. Continua
