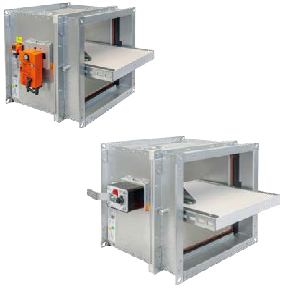

Involucro in lamiera zincata e pala in calcio di silicato
A richiesta
- Esecuzione in batteria per raggiungere dimensioni
maggiori
- Versione manuale
- Versione con elettromagnete
- Versione con servomotore 24V o 230V
- Versione Atex con servomotore Atex
- Fusibile termico a 72°, 104° e 147°
- Interruttore di fine corsa in posizione APERTA,
CHIUSA (standard) o APERTA/CHIUSA
- Rilevatore di fumo ottico -Attuatori BKN e BKS per il
controllo simultaneo di più tagliafuoco
- Versione EI90 e E180
CAPITOLATO Serranda tagliafuoco EI120
marchiata CE e certificata UNI
EN15650 e UNI EN1366-2.
Dotata di comando manuale o
servomotore
CARATTERISTICHE Telaio in acciaio zincato, pala in
calcio di silicato, azionata da una
molla tramite un leveraggio.
Guarnizioni termoespandenti poste
sui fianchi della tagliafuoco.
La versione con comando manuale
è fornita di serie con fusibile
tarato a 72°C, di disgiuntore e di
microinterruttore.
La versione con servomotore è
fornibile sia 24V che 230V
CONDIZIONI DI LAVORO Il corretto funzionamento delle
serrande è assicurato dalle
seguenti condizioni:
• velocità massima dell’aria: 12
m/s; ΔP = 1200 Pa
• la pala può essere chiusa solo nel
caso in cui il ventilatore o l’unità
di trattamento aria siano spenti

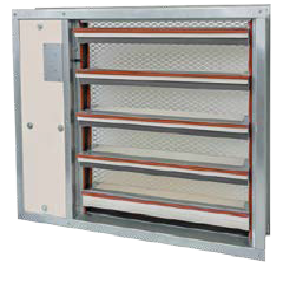

Serranda in lamiera zincata, pale realizzate in calcio di
silicato ed elementi di fissaggio zincati
A richiesta
- Esecuzione in batteria
- Versione con servomotore 24V o 230V
- Fusibile termico a 72°, 104° e 147°
- Interruttore di fine corsa in posizione APERTA,
CHIUSA (standard) o APERTA/CHIUSA
- Rilevatore di fumo ottico
- Dim. minima 200x300
- Dim. massima 1000x900
CAPITOLATO Serranda tagliafuoco multipala
da utilizzare senza condotto di
aerazione con griglie di copertura
per aperture di ventilazione in
pareti divisorie, costruzioni, vani
ascensore e altri condotti, o
condotto dell’aria su entrambi i lati
impedendo la diffusione del calore
e della combustione
CARATTERISTICHE Le lame della serranda chiudono
automaticamente il condotto
dell’aria utilizzando un attuatore
con ritorno a molla.
La molla di ritorno dell’attuatore
viene azionata quando viene
attivato un dispositivo di attivazione
termoelettrico BAT, quando viene
premuto un pulsante di prova su
BAT o quando l’alimentazione
dell’attuatore viene interrotta
CONDIZIONI DI LAVORO - Velocità massima dell’aria 12 m/s.
- Differenza di pressione massima
1500 Pa.
- La serranda può essere installata
con l’asse della pala in verticale
o in orizzontale, il sensore di
temperatura (BAT) deve sempre
trovarsi nella parte superiore
della serranda

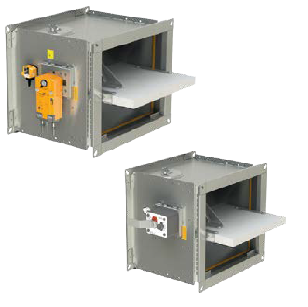

Serranda in lamiera zincata, pala realizzata in calcio
di silicato con adeguati perni di fissaggio che ne
permettono sia l’installazione orizzontale che verticale
A richiesta
Versione Atex con servomotore Atex
- Esecuzione in batteria per raggiungere dimensioni
maggiori
- Versione manuale
- Versione con elettromagnete
- Versione con servomotore 24V o 230V
- Fusibile termico a 72°, 104° e 147°
- Interruttore di fine corsa in posizione APERTA,
CHIUSA (standard) o APERTA/CHIUSA
- Rilevatore di fumo ottico
- Attuatori BKN e BKS per il controllo simultaneo di
più tagliafuoco
- Versione EI60 e E180
CAPITOLATO Serranda tagliafuoco EI120
marchiata CE e certificata UNI
EN15650 e UNI EN1366-2.
Dotata di comando manuale o
servomotore
CARATTERISTICHE Telaio in acciaio zincato, pala in
calcio di silicato, azionata da una
molla tramite un leveraggio.
Guarnizioni termoespandenti poste
sui fianchi della tagliafuoco.
La versione con comando manuale
è fornita di serie con fusibile
tarato a 72°C, di disgiuntore e di
microinterruttore.
La versione con servomotore è
fornibile sia 24V che 230V.
CONDIZIONI DI LAVORO Il corretto funzionamento delle
serrande è assicurato dalle
seguenti condizioni:
• velocità massima dell’aria: 12
m/s; ΔP = 1200 Pa
• la pala può essere chiusa solo nel
caso in cui il ventilatore o l’unità
di trattamento aria siano spenti.
Serranda in lamiera zincata, pala realizzata in calcio
di silicato con adeguati perni di fissaggio che ne
permettono sia l’installazione orizzontale che verticale
A richiesta
Versione Atex con servomotore Atex
- Esecuzione in batteria per raggiungere dimensioni
maggiori
- Versione manuale.
- Versione con elettromagnete
- Versione con servomotore 24V o 230V
- Fusibile termico a 72°, 104° e 147°
- Interruttore di fine corsa in posizione APERTA,
CHIUSA (standard) o APERTA/CHIUSA.
- Rilevatore di fumo ottico
- Attuatori BKN e BKS per il controllo simultaneo di
più tagliafuoco
CAPITOLATO Serranda tagliafuoco EI120
marchiata CE e certificata UNI
EN15650 e UNI EN1366-2.
Dotata di comando manuale o
servomotore
CARATTERISTICHE Telaio in acciaio zincato, pala in
calcio di silicato, azionata da una
molla tramite un leveraggio.
Guarnizioni termoespandenti poste
sui fianchi della tagliafuoco.
La versione con comando manuale
è fornita di serie con fusibile
tarato a 72°C, di disgiuntore e di
microinterruttore.
La versione con servomotore è
fornibile sia 24V che 230V
CONDIZIONI DI LAVORO Il corretto funzionamento delle
serrande è assicurato dalle
seguenti condizioni:
• velocità massima dell’aria: 12
m/s; ΔP = 1200 Pa
• la pala può essere chiusa solo nel
caso in cui il ventilatore o l’unità
di trattamento aria siano spenti

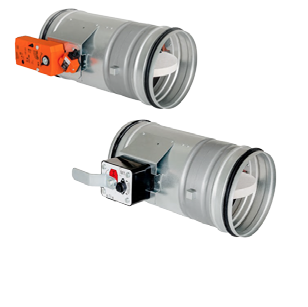

Ideale per l’inserimento nei condotti dei sistemi HVAC
e a ridosso delle valvole di ventilazione
CAPITOLATO Valvola tagliafuoco con termofusibile
a 72°C e possibilità di
inserire micro-switch di apertura
e/o chiusura.
Sigillante per migliorare la tenuta
sulla pala.
Dimensioni disponibili 100, 125, 160, 200 mm.
CERTIFICAZIONI • Certificata CE secondo norma EN
15650.
• Testata secondo EN 1366-2.
• Classificata secondo EN 13501-3 + A1.
• Resistenza al fuoco EIS 90.
• Classe di tenuta interna 2
secondo EN 1751, la perdita
esterna è uguale al sistema di
canalizzazione.
• Resistente alla corrosione
secondo EN 15650.
• Certificato ES n. 1391-CPR-
2021/0075.
• Dichiarazione di Prestazione n.
PM/CFDM250/01/21/1.
• Valutazione igienica delle
serrande tagliafuoco - Rapporto
n. 1.6/pos/19/19b
CONDIZIONI DI LAVORO CONDIZIONI DI LAVORO
Il corretto funzionamento delle
serrande è assicurato dalle
seguenti condizioni:
a) Velocità massima di
circolazione dell’aria: 12 m/s.
Differenza di pressione
massima: 1200 Pa
b) La circolazione dell’aria
nell’intera sezione della
serranda deve essere
assicurata in modo costante.
Il funzionamento della serranda
non dipende dalla direzione di
circolazione dell’aria.
Le serrande possono solo essere
installato in condotti verticali
NORMATIVE
