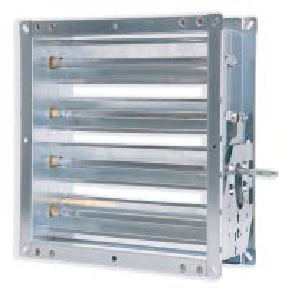

Telaio, alette e levismi esterni in lamiera d’acciaio
zincata
Perno di comando ø12 mm in acciaio zincato.
Boccole in ottone
Impiego
Temperatura d’impiego -20°C +150°C
CAPITOLATO Serrande di regolazione
rettangolari per alte temperature
in acciaio zincato, passo 100 mm
con perni di rotazione in acciaio
su boccole in ottone resistenti a
temperature fino a 150°C
APPLICAZIONE Trovano applicazione nella
regolazione ed il bilanciamento
delle portate e delle pressioni
dell’aria, negli impianti di
condizionamento, di ventilazione e
nelle centrali di trattamento.
Telaio in lamiera d’acciaio zincata
Alette tamburate in lamiera d’acciaio zincata
Passo alette 50 mm
Ingranaggi interni di comando in nylon
Perni di comando ø 8 mm zincati
Temperatura massima di esercizio: 50°C
Azionamento
Movimento contrapposto o parallelo azionabile
manualmente con comando manuale CM-10 o con
servomotore (entrambi a richiesta)
CAPITOLATO Serranda di regolazione passo 50 mm.
FISSAGGIO Mediante bulloni agli angoli delle flange.
ACCESSORI Comando manuale CM-10
Servomotore 24V o 230V
Telaio in lamiera d’acciaio zincata, spessore 1,0 mm
Alette tamburate in lamiera d’acciaio zincata, spessore
0,5+0,5 mm (0,6+0,6 mm per base superiore a 1,0 m)
Passo alette 100 mm
Levismi esterni di comando zincati
Boccole in nylon resistenti fino a 70 °C
Perni di comando Ø 12 mm zincati
Tenuta laterale con lamelle in alluminio
CAPITOLATO Serranda di regolazione in acciaio
zincato passo 100 mm con alette
tamburate
ACCESSORI Comando manuale CM-11
Servomotore 24V o 230V
FISSAGGIO Mediante bulloni lungo le flange
SR150T
Serranda di regolazione passo 150 con alette tamburate
Telaio in lamiera d’acciaio zincata, spessore 1,5 mm
Alette tamburate in lamiera d’acciaio zincata, spessore
0,6+0,6 mm
Passo alette 150 mm
Levismi esterni zincati per il comando della serranda
Boccole in nylon resistenti fino a 70°C
Perni di comando ø12 mm zincati
Tenuta laterale con lamelle in alluminio.
CAPITOLATO Serranda di regolazione in acciaio
zincato passo 150 mm con alette
tamburate
FISSAGGIO Mediante bulloni lungo le flange.
ACCESSORI Comando manuale CM-20
Servomotore 24V o 230V
Telaio in lamiera d’acciaio zincata, spessore 1,5mm
Alette tamburate in lamiera d’acciaio zincata, spessore
0,8+0,8 mm
Passo alette 200 mm
Levismi esterni per il comando della serranda
Boccole in nylon resistenti fino a 70°C
Perni di comando Ø 12 mm zincati
Tenuta laterale con lamelle in alluminio
CAPITOLATO Serranda di regolazione in acciaio
zincato passo 200 mm con alette
tamburate
FISSAGGIO Mediante bulloni lungo le flange
ACCESSORI Comando manuale CM-20
Servomotore 24V o 230V
Telaio in lamiera d’acciaio zincata, spessore 1,5 mm.
Alette tamburate in lamiera d’acciaio zincata, spessore 0,8+0,8 mm.
Passo alette 200 mm.
Levismi esterni per il comando della serranda.
Boccole in nylon resistenti fino a 70°C.
Perni di comando ø12 mm zincati.
Tenuta laterale con lamelle in alluminio.
CAPITOLATO Serranda di intercettazione a
tenuta, passo 200 mm.
Prove del rumore autogenerato
secondo normativa UNI EN 25135
e ISO 23741.
Prova di tenuta secondo normativa
EN 1751 DIN 1946/4
FISSAGGIO Mediante bulloni agli angoli delle flange.
Telaio in lamiera d’acciaio zincata,spessore 1,0 mm.
Alette in alluminio naturale spessore 0.7 mm.
Passo alette 100 mm.
Boccole e perni in nylon.
Battuta inferiore e superiore in acciaio zincato.
Guarnizione adesiva longitudinale sulle alette.
CAPITOLATO Serranda di sovrappressione da
canale in lamiera zincata con alette
in alluminio passo 100mm.
FISSAGGIO Mediante viti lungo le flange
ESECUZIONE Perni passanti.
Alette coniugate.
Acciaio inox (a richiesta).
Boccole in bronzo

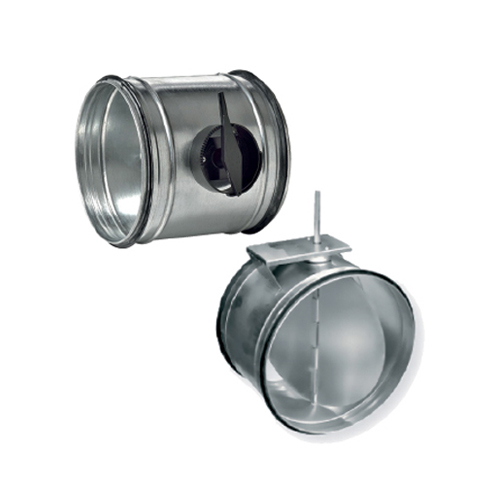

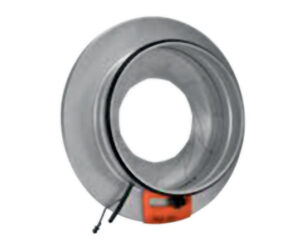

Cassa in acciaio zincato
Pala in acciaio zincato con guarnizione a tenuta
Azionamento Predisposto per comando manuale o servomotore
CAPITOLATO Serranda circolare di
intercettazione a tenuta certificata
in classe 4 a norma EN 1751.
Prove del rumore autogenerato
secondo normativa UNI EN 25135
e ISO 23741.
Prova di tenuta secondo normativa
EN 1751 DIN 1946/4

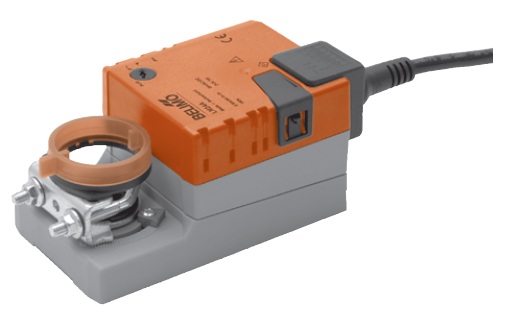

CM, LM, NM, SM, GM, S1A, S2A, SGA24, SGF24, TF, LF, NF, SF, EF
